LCM液晶模组中的FPC排线介绍

来源:LCM液晶模组  发布时间:2018-11-05   点击量:2317

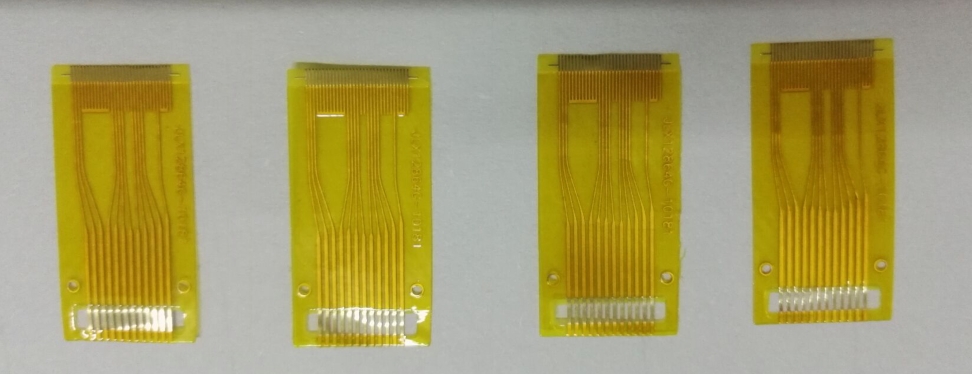

FPC排线

LCM(Liquid Display Module,液晶显示模块)是将液晶显示器、驱动电路、FPC(Flexible Printed Circuit,柔性印刷线路板)、背光源等其它结构件装配在一起的组件。而液晶显示器中液晶玻璃与驱动电路及FPC的机械连接和电气导通则为LCM生产的核心部分,其中液晶玻璃与FPC的生产工艺为FOG(Film On Glass)邦定工艺,即是将FPC搭载在玻璃面板上;而在FOG邦定工艺中,将会使用到ACF(Anisotropic Conductive Film,各向异性导电胶)材料。

说到FPC排线,大家肯定了解或熟悉了FPC是什么?FPC按功能分,可分为很多种,如FPC天线、FPC触摸屏、FPC电容屏等,FPC排线就是其中的一种,通俗点说,FPC排线就是连接线。 FPC排线的构成 FPC排线因为是FPC的一种,因此,它的构成与FPC的构成相同。FPC一般是长条形的,两端设计成可插拔的针状,可直接与连接器相连或焊接在产品上。中间一般为线路,因为FPC排线都需要一定的柔韧性,因此,基材一般是用压延铜,耐曲折,柔韧。 FPC排线的工艺 FPC排线用到的表面处理工艺一般是沉金,偶尔有防氧化。但防氧化工艺不能耐高温,环境承受能力比沉金差,两者价格相近,因此,绝大部分都采用沉金工艺了。

此外,还有镀锡喷锡等工艺,但FPC耐温一般在280摄氏度以下,而喷锡时会有300摄氏度以上的温度,而且锡膏硬度较小,所以也很少采用。 FPC的功能与用途 FPC排线的功能就在于连接两款相关的零件或产品。现在,很多产品都用到了排线,因为它具有一定的可曲折性,在打印机、手机、笔记本等很多产品中都已采用FPC排线。
