LCD导光板工作原理作用介绍

来源:LCD液晶显示屏厂家  发布时间:2018-07-02   点击量:4886

LCD液晶显示屏

导光板工作原理:利用光学级亚克力板材吸取从灯发出来的光在光学级亚克力板材表面的停留,当光线射到各个导光点时,反射光会往各个角度扩散,然后破坏反射条件由导光板正面射出。通过各种疏密、大小不一的导光点,可使导光板均匀发光。反射片的用途在于将底面露出的光反射回导光板中,用来提高光的使用效率。

简介:导光板设计原理源于笔记本电脑的液晶显示屏,是将线光源转变为面光源的高科技产品。光学级亚克力(PMMA)/PC为基材,运用LCD显示屏及笔记本电脑的背光模组技术,透过导光点的高光线传导率,经电脑对导光点计算,使导光板光线折射成面光源均光状态制造成型。产品采用光谱分析原理与数码UV印刷技术相结合并在恒温、恒湿、无尘的环境条件下制作而成。具有超薄、超亮、导光均匀、节能、环保、无暗区、耐用、不易黄化、安装维修简单快捷等鲜明特点。

LCD导光板工作原理

LCD导光板照明技术的关键是光在PMMA中的全反射效应。我们知道,光在通过两种透明介质时会发生反射和折射,当光从折射率大于空气的透明介质中射向空气时,由于折射率的不同,入射角θ大于一定角度时光将在界面上发生全反射,不再有光射出介质,也就是说光在介质内部的传输损耗仅取决于介质对光的吸收,而在界面上反射时没有损耗(光在金属面上反射通常会损失10%~15%)。PMMA导光板正是利用了这一特性。

LCD导光板照明技术最早是由日本明拓公司于1986年发明的,称为EDGE LIGHT,是目前笔记本电脑液晶显示屏背光照明的主流方法。它的工作原理是利用PMMA透明导光板将由冷阴极荧光管(线光源)发出的纯色白光,从透明板端面导入并扩散到整个板面,当光照射到导光板背面印刷的白色反光点时发生漫反射,从与光源入射面垂直的板面(工作面)射出。导光板照明通过巧妙运用光在透明板界面上全反射的原理,将端面射入的光偏转90°,从正面射出,从而起到照明的作用。这种照明方式表面亮度高且照明系统体积小巧,对光的利用效率较高因而电力消耗较低,在笔记本电脑及数码像机等需要使用大面积LCD的产品方面获得了广泛的应用。

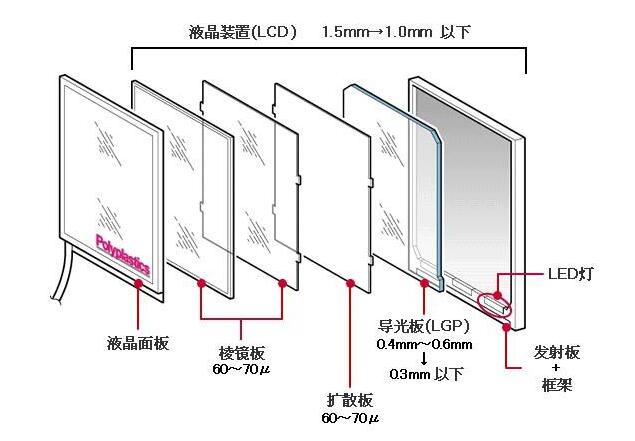

背光模组的作用主要有三点:

(1)背光模组里的反射板用于将没有直接散射出去的杂乱光线再次引入导光板以提高光源的利用率。

(2)背光模组上面设置有扩散膜,具有把光线形成漫反射并均匀扩散的能力。

(3)背光模组中的棱镜片(垂直和水平相间隔)负责把光线聚拢,使其垂直进入液晶模块以提高辉度,所以又称增亮膜。
