LCD黑白液晶屏选型学问

来源:LCD液晶模块  发布时间:2019-07-22   点击量:3049

LCD液晶模块

黑白液晶屏从上个世纪的80年代进入到了大陆,从高新科技到现今白热化的阶段已经历时30载有余了。LCD黑白液晶屏一般用TN扭曲向列相液晶,其工作原理:其工作原理:向列型液晶夹在两片玻璃中间,这种玻璃的表面上先镀有一层透明导电薄膜ITO(氧化铟锡)以作电极之用,然后在有薄膜电极的玻璃上涂取向层PI(聚酰亚胺),以使液晶顺着一个特定且平行于玻璃表面的方向排列。

液晶的自然状态具有90度的扭曲,利用电场可使液晶分子旋转,液晶的双折射率随液晶的方向而改变,影响的结果是偏振光经过TN型液晶后偏振方向发生转动。只要选择适当的厚度使偏振光的偏振方向刚好改变90度,就可利用两个平行偏光片使得光完全不能通过。而足够大的电压又可以使得液晶方向与电场方向平行,这样光的偏振方向就不会改变,光就可通过第二个偏光片。

从选型角度,我们将常见液晶分为以下几类:段式(也称8字)、字符型和图形点阵。

常见段式液晶的每字为8段组成,即8字和一点,只能显示数字和部分字母,如果必须显示其它少量字符、汉字和其它符号,一般需要从厂家定做,可以将所要显示的字符、汉字和其它符号固化在指定的位置,比如计算器。对于段式液晶,我们提供定做业务。

字符型液晶,是用于显示字符和数字的,对于图形和汉字的显示方式与段式液晶无异。字符型液晶一般有以下几种分辨率,8×1,16×1、16×2、16×4、20×2、20×4、40×2、40×4等,其中8(16、20、40)的意义为一行可显示的字符(数字)数,1(2、4)的意义是指显示行数。

LCD液晶模块

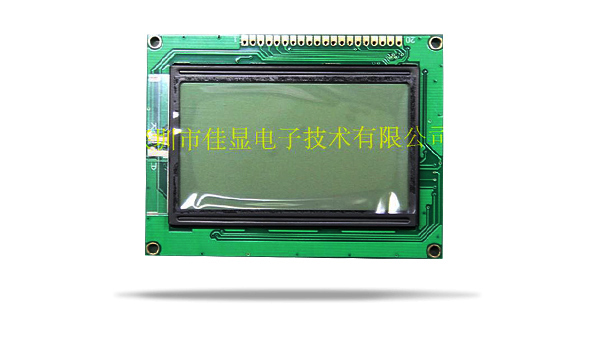

图形点阵式液晶,我们又将其分为TN、STN(DSTN)、TFT等几类。TN类液晶由于它的局限性,只用于生产字符型液晶模块;而STN(DSTN)类液晶模块一般为中小型,既有单色的,也有伪彩色的;TFT类液晶,则从小到大都有,而且几乎清一色为真彩色显示模块。除了TFT类液晶外,一般小液晶屏都内置控制器(控制器的概念相当于显示卡上的主控芯片),直接提供MPU接口;而大中液晶屏,要想控制其显示,都需要外加控制器。

如何选择LCD黑白液晶屏呢?流程如下:

选择字符→确定显示行列数→TN、STN类→带背光否→确定尺寸→确定工作与储存温度范围图形→单色还是彩色(TFT真彩还是STN伪彩)→确定分辨率→确定外形尺寸→背光类型(LED、EL、CCFL)→确定工作与储存温度范围在液晶(LCD)方面

LCD液晶模块

LCD黑白液晶屏的连接方式有哪几种?

一、黑白液晶屏导电胶条连接:使用此种连接方式时需要用一结构件将LCD与导电胶条和PCB版固定在一起·因为电极间距可以做的很小,所以适合驱动路数多的产品。

二、黑白液晶屏金属插脚连接:将金属插脚固定在LCD外引线上,既可以直接将LCD固定在PCB上,也可以将LCD插在PCB的插座上。·金属插脚间距有2.54mm,2.0mm,1.8mm.·适用的玻璃厚度有1.1mm,0.7mm,0.55mm。

三、黑白液晶屏热压软带连接:用软带将LCD和PCB版连接在一起·由于片基是柔软的,所以使用时固定方便,并且可以减小安装厚度 。
