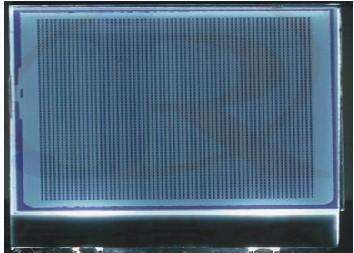

电子液晶显示器与模块应用须知
来源:lcd液晶模块 发布时间:2019-10-24 点击量:1596
液晶显示器件和模块的特殊结构和性能因在应用时必须遵循一定的特殊要求:
1、液晶显示器件的连接工艺
液晶显示器件由两片玻璃构成。外引线是由附着于表面的透明导电膜光刻而成,不能使用传统焊接工艺。目前常用的有如下连接工艺:
(1)导电橡胶连接
这是比较传统的一种方式。导电橡胶条全称为斑马导电橡胶条,是由一层导电橡胶,一层绝缘橡胶相间层压成很厚的一块,再按垂直于面的方向切割成条状橡胶条。
(2)金属插脚连接
将金属冲压成插脚,先将其插接固定在液晶显示器件外引线端处,即可在用户使用时,或焊接或插接在线路板上。
(3) 热压胶片软连接
计算器和数字型通信设备上常用。其热压导电连接带为聚酯膜,在上间隔的印上一条条石墨导电条和绝缘热压胶。使用时,将一端的导电胶条对准液晶显示器件外引线贴紧、加势、加压,再将另一端导电条纹对准线路板引线端贴紧、加热、加压即可。由于它需要一定的压力和温度,故用户需配置一台专用热压机。
(4)各向异性导电胶连接
所谓各向异性导电胶是如图1所示的一种热压胶膜。胶膜中散布有表面镀金的塑料球,将其夹在液晶显示器与线路板之间加热、加压后,引线因胶膜压薄,而通过导电塑料球连接,由于引线间距大,所以不会横向串接。故称为各向异性导电连接。也称TAB连接。
2、液晶显示器件的采光
液晶显示是被动显示器件,本身不发光,靠调制外界光实现显示,所以采光是液晶显示应用的关键技术。采光一般分为自然采光、外光源设置和投影光源。
(1)自然采光
利用自然光是最省事,最便宜,又不需要能源的好办法,大多数计时、记数,便携式仪器的液晶显示都是以自然采光为主的。
(2)外光源设置
外光源设置一为解决无外界光时的可视性,二为改善显示效果。
常用液晶显示器件的外光源设置主要指背光源设置。背光源的设置主要要求是亮度均匀的面光源亮度可调为好,体薄量轻,其色准、功耗小,成本低。
3、液晶显示器件与模块使用注意事项
(1) 避免对器件表面施加压力;
(2) 防止波动破损;
(3) 保护插脚;
(4) 器件防潮;
(5) 防止划伤、污染;
(6) 防止直流电流;
(7) 防紫外线;
(8) 在规定的温度范围内使用和贮存;
(9) 防静电干扰。
