[LCD/LCM液晶模块]lcm模组配件说明

来源:  发布时间:2021-06-02   点击量:3000

液晶显示模块是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件.英文名称叫“LCD Module”,简称“LCM”,中文一般称为“液晶显示模块”。实际上它是一种商品化的部件.根据我国有关国家标准的规定:只有不可拆分的一体化部件才 称为“模块”,可拆分的叫作“组件”。所以规范的叫法应称为“液晶显示组件”。但是由于长期以来人们都已习惯称其为“模块”。


LCM的英文全称为liquid crystal module,是指液晶显示模块,通常包括LCD的显示驱动电路,接口电路等。往往做成一个模块的形式。包括有LCD液晶屏,铁框,铁架,PCB线路板, 驱动IC,控制IC,背光灯等一系列,其中IC的封装方式有硬封装的,COB邦定,TAB把IC封装在菲林线路上,COF装IC固定的柔性线路板上等。也 有直接反IC固定在LCD的玻璃上的叫COG等。LCM一般还包括背光(CCFL)和驱动电路。

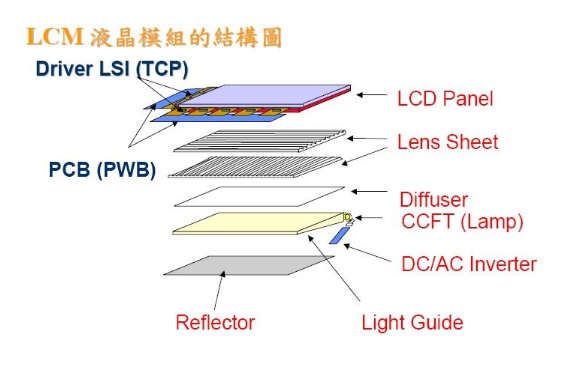

lcm模组有哪些配件组成

偏光片、背光、控制板组成。其中液晶是在两片玻LCM 液晶模组主要由玻璃、液晶、璃之间的,本身不发光; 根据电光效应,液晶材料可分为活性液晶和非活性液晶两类,其中活性液品具有较高的透光性和可控制性。液晶板使用的是活性液晶,人们可通过相关控制系统来控 制液晶板的亮度和颜色。根据其特性,可分为TN、STN、HTN、ESTN和TFT儿种。

TN、STN、HTN.FSTN 主要用在工业上面,如电话机、POS 机等; 电脑、手机等都是用的TFT.从显示色彩可以分为单色和彩色; 其中单色屏由可以分为黄绿、灰白、蓝等颜色。
各部零件介绍:

LCM 零件大致可分为:

1. 铁框黑框, 镀锌低框, 镀锌高框

2. LCD

lcm模组有哪些配件组成

3. 导电橡皮

为作LCD与PCB导通之介面

lcm模组有哪些配件组成

导电橡皮的PITCH宽不可大于LCDITO或PCB金手指的PITCH宽,否则会造成短路

4. PCB(含软板)

单层板,双层板,多层板(㈥层板)

5. 背光 CCFL,LED,EL

6. FFC(软排)

7. CONNECTOR

8. IC
常见的LCM(液晶显示模块)有以下几种:
1.计数模块

这是一种由不同位数的七段型液晶显示器件与译码驱动器,或再加上计数器装配成的计数显示部件。它具有记录、处理、显示数字的功能。目前我国市场上能够见到 的主要产品有由CD4055译码驱动器驱动的单位液晶显示器件显示模块,以及由ICM72ll,ICM7231,ICM7232,CDl4543, UPDl45001,HD44100等集成电路与相应配套的液晶显示器件组装成的4位、6位、8位、10位、12位、16位计数模块.在选用这类计数模块 时必须注意以下几点:弄清功能:虽说都叫“计数模块“,但其中大部分并不能直接计数。它们的输人埠有的仅是BCD码接口形式,有的是BCD码加选通端输人 接口形式,还有的是可直接与串行、并行口相接的接口形式等等,如需要计算或记录一串数字元,还必须配置相应的电路,当然也有将计数电路配好在模块上的产 品。

认准结构:液晶显示器件有不同的安装方法和安装结构。固此,在选用时要注意其结构特点,一般来说,这种计数模块大都由斑马导电橡胶条、塑料(或金属)压框 和PCB板将液晶显示器件与集成电路装配在一起而成。其外引线端有焊点式、插针式、线路板插脚式几种。注意电源:一台设备应该尽量使用统一的电源,常见的 液晶显示器件计数模块有单电源型和双电源型,有5V和9V等不同规格。

lcm模组有哪些配件组成
2.计量模块

是一种有多位段型液晶显示器件和具有译码、驱动、计数、A/D转换功能的集成电路片组装而成的模块。由于所用的集成电路中具有A/D转换功能,所以可以将 输入的模拟量电信号转换成数字量显示出来。我们知道任何物理量,甚至化学量(如酸碱度等)都可以转换为模拟电量,所以只要配上一定的传感器,这种模块就可 以实现任何量值的碉量和显示,使用起来十分方便。计量模块所用的集成电路型号主要有ICL7106、ICL7116、ICL7126、ICL7136、 ICL7135、ICL7129等,这些集成电路的功能、特性决定了计量模块的功能和特性。作为计量产品,按规定必须进行计量鉴定。经计量部门批准在产品 上贴有计量合格证。

3.计时模块

计时模块将液晶显示器件用于计时历史最久,将一个液晶显示器件与一块计时集成电路装配在一起就是一个功能完整的定时器。声于它没有成品钟表的外壳,所以称 之为计时模块。计时模块虽然用途很广,但通用、标准型的计时模块却很难在市场上买到,只能到电子钟表生产厂家去选购或定购合适的表芯,计时模块和计数模块 虽然外观相似,但它们的的显示方式不同,计时模块显示的数字是由两位一组两位一组的数字组成的.而计数模块每位数字均是连续排列的。由于不少计时模块还具 有定时、控制功能,因此这类模块可广泛装配到一些加电、设备上,如收录机、CD机、微波炉、电饭煲等电器上。
LCM使用注意事项

1. 安装

LCD模块的安装是用PCB上的安装孔装配到所用的设备仪器 上,因为模块内部的显示屏由两片很薄的玻璃组成,很易损坏, 因此,在安装应用时应特别小心。

2. 模块的清洁处理

当对模块进行清洁处理时,用软布蘸取少许溶剂 (推荐如下) 轻擦即可。

-异丙醇

-乙醇

避免用干燥或硬物擦洗显示表面以免损坏偏光片。

请勿使用如下溶剂:

-水

-酮类

-芳香族化合物

3.防止静电

LCD模块上所用的驱动IC为C-MOS大规模集成电路。因此请勿将任何未用的输入端接到VDD或Vss,不要在电源打开之前向模块输入任何信号,并将操作者的身体、工作台、装配台接地,安装设备需防止静电。

4.包装

LCD模块避免剧烈震动,或从高处跌落。

为防止模块老化,避免在阳光直射下或在高温、高湿环境下工作或储存。

5.操作(注意事项)

LCD模块必须在规定的电压范围内驱动,高于规定的驱动电压将缩短LCD模块的寿命。

直流电流将导致LCD劣化,因此避免使用直流电驱动。

温度低于工作温度范围时LCD的响应时间将会显著加长,高于工作温度范围时,LCD颜色变暗。

上述现象在恢复工作温度范围内工作时便会恢复正常,并非产品质量问题。

如果在工作状态下,显示区被用力压迫,某些字符会显示错误,但关闭一次后会恢复正常。

电极端子上的结露会因电化学反应导致开路。

在最高工作温度时,湿度要小于50%RH。

6. 贮存

如果长期贮存(如一年)推荐使用如下方法:

-将模块封入聚乙烯塑料袋中,防潮。

-放置在避光且温度在规定的存贮温度范围内的地方。

-存贮中避免任何物体触及偏光片表面。(建议交货时存放于内包装袋中)

7.安全

建议将损坏或无用的LCD模块打成碎片并将液晶用乙醇和丙醇清洗干净,之后需将其烧掉。

如果不慎将损坏的LCD屏内的泄漏的液晶粘于手上,请用肥皂水清洗干净。
使用注意事项

在供需双方同意提供一定数量样品进行评诂时,按双方协商的办法提供一定数量的样品。 在样品被确认后,确认样品将被用于批量评定。

如下情况,通过双方协商解决

-对此规范有问题时;

-本规范中未规定的新问题发生时;

-当客户对检验规范和使用条件更改而出现问题时;

-当模块样品尺寸在客户安装评诂时发生了新问题,且因此发生争议时。

最小公倍数

lcm表示最小公倍数(lowest common multiple)
