lcm液晶模组的制造流程和目的原理介绍

来源:lcm液晶模组厂家  发布时间:2017-12-29   点击量:2885

lcm液晶模组

什么是LCM液晶?

LCM(LCD Module)即LCD显示模组、液晶模块,是指将液晶显示器件,连接件,控制与驱动等外围电路,PCB电路板,背光源,结构件等装配在一起的组件。

液晶模组(LCM)制造过程常用名词

TFT-----Thin Film Transistor:薄膜电晶体

CF-------Color Filter:彩色滤光片

LCD-----Liquid Crystal Display:液晶显示屏

TAB-----Tape Automatic Bonding:带载封装IC

PCB-----Printed Circuit Board:印刷电路板

ACF-----Anisotropic ConductiveFilm:异方性导电膜

B/L------Back Light:背光模组

Assy---Assembly :组装

B/Z------Bazel :铁框

Bonding:压合

TFT-LCD制造的“前、中、后”三段

如上图,后段Module制程主要是液晶基板的驱动IC压合与印刷电路板的整合,这一部分可以将从主控电路接受到的显示信号传输到驱动IC上,驱动液晶分子转动,显示图像。此外,背光部分在此环节会与液晶基板整合,完整的液晶面板就完成了。

前段Array:

1、薄膜 2、黄光 3、蚀刻 4、剥膜

中段Cell:

5、配向膜印刷 6、密封剂涂饰 7、喷洒间隔物 8、注入液晶 9、密封组合 10、偏光片贴附

后段Module Assembly:

11、COG制程 12、软性线路板压合 13、印刷线路板压合 14、背光模组组装 15、老化测试

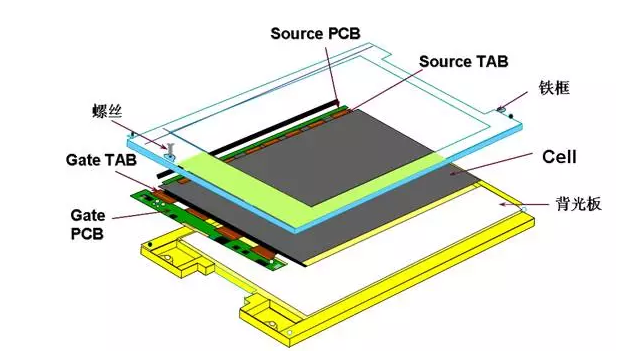

液晶模组(LCM)的主要结构图

lcm液晶模组

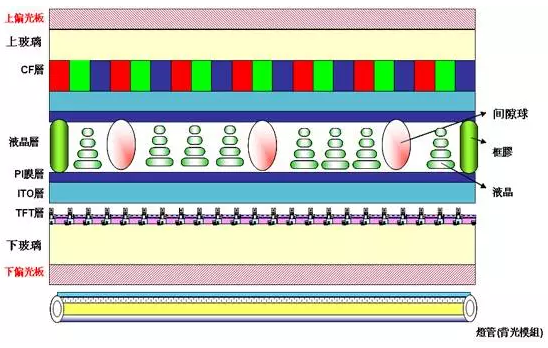

液晶模组(LCM)结构(剖面图)

LCM液晶模组
