TFT-LCD液晶面板主要制作流程介绍

来源:LCD液晶模块定制  发布时间:2018-01-19   点击量:2251

TFT-LCD液晶面板主要制作流程介绍

TFT-LCD即是Thin-FilmTransistorLiquid-CrystalDisplay的缩写(薄膜电晶体液晶显示器)TFT-LCD如何点亮?

简单说,TFT-LCD面板可视为两片玻璃基板中间夹着一层液晶,上层的玻璃基板是与彩色滤光片(ColorFilter)结合,而下层的玻璃则有电晶体镶嵌于上。当电流通过电晶体产生电场变化,造成液晶分子偏转,借以改变光线的偏极性,再利用偏光片决定画素(Pixel)的明暗状态。此外,上层玻璃因与彩色滤光片贴合,形成每个画素(Pixel)各包含红蓝绿三颜色,这些发出红蓝绿色彩的画素便构成了面板上的影像画面。

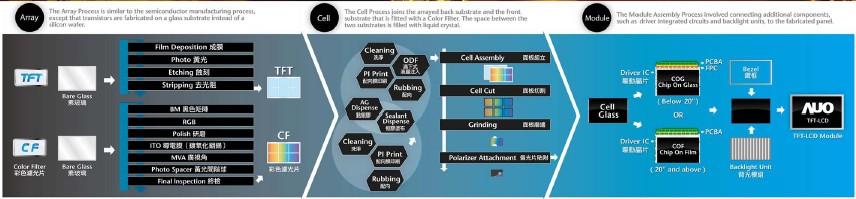

TFT-LCD的三段主要的制程:

前段Array

前段的Array制程与半导体制程相似,但不同的是将薄膜电晶体制作于玻璃上,而非矽晶圆上。

中段Cell

中段的Cell,是以前段Array的玻璃为基板,与彩色滤光片的玻璃基板结合,并在两片玻璃基板间灌入液晶(LC)。

后段ModuleAssembly(模组组装)

后段模组组装制程是将Cell制程后的玻璃与其他如背光板、电路、外框等多种零组件组装的生产作业。

TFT-LCD液晶面板主要制作流程介绍

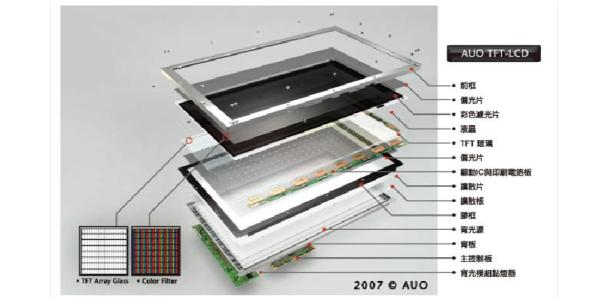

TFT-LCD:三明治的构造

液晶显示器的构造如同三明治一般,将液晶夹在两片玻璃基板之间,这两片玻璃基板就是TFTArray玻璃与彩色滤光片。TFTArray玻璃上面有无数的画素(pixel)排列,彩色滤光片则是画面颜色的来源,液晶便夹在TFTArray以及彩色滤光片之间。当电压施于TFT(晶体管)时,液晶转向,光线便穿过液晶在面板上产生一个画素,而此光源则是由背光模块负责提供。此时,彩色滤光片给予每一个画素特定的颜色。结合每一个不同颜色的画素所呈现出的,就是面板前端的影像。
