浅谈LCD液晶模块前工序工艺

来源:LCD液晶模块加工厂  发布时间:2018-05-25   点击量:685

LCD液晶模块

LCD液晶屏前工序工艺参数:

一, PR前清洗:

1.清洗液:DLC-201 配比=1:30(体积比)

2.传送速度V=2200-2600MM/MIN

3.Q=20±2L/MIN

4.毛刷段P1<0.6pa P2<0.5Pa 二流体P1<3.0 P2<0.8Pa

二, 涂胶

1.感光胶:RIJ-390PG 粘度:30±1S

2稀释剂:RZR-2100

3.涂胶轮间距

三,曝光

1.平型曝光机时间:15S 闪烁曝光机时间:5S。

四,显影

1.显影缸每次加入DI 水390(刻度值)升,96% NaOH1.5KG碱溶液,低水位添加显影液配比DI水:NaOH=130:0.5(质量比,DI水按1KG/L)只限每班当班使用.

2.喷淋水压、水流量设定:上喷淋水压1.0KG 下喷淋水压0.8KG 进水流量12+2L

3.浓度:0.11±0.03mol/L

五,坚膜

1. 烘箱温度:120度恒温25min

六,蚀刻

1.酸液浓度:6.4±0.4mol/L

2.理论配比(37%盐酸:水:68%硝酸)=1:1:0.03;实际参考配比(37%盐酸:水:68%硝酸)=5桶:100L:3瓶

3.C1.C2.C3.缸液面均为220升

七,脱膜

1.碱浓度:0.9±0.1mol/L

2.碱液:DI=1:28;即碱缸DI水刻度线300L,加碱10.8KG、

3.蚀刻温度:设定47℃,实测47±2℃;脱膜温度:设定50℃,实测47±2℃。

八,涂PI

1.PI:KPI-300B 配比:1:1.3(体积比)

2.一号机:匀胶轮下压距:左右:2.8MM

3.幅宽一号机:10.5±1MM 二号机:11±1MM

九,PI固化

1.固化时间:270℃/2H

十,摩擦

1.台板进速:TN/HTN:1000±100cm/min ;台板出速:2600±100 cm/min

2.湿度:65±10%

3..轮子转速:1000±10rpm/min,TN/HTN:台板速度1000±10mm/S

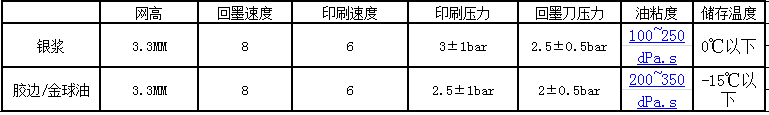

十一,丝印

1.丝印机(友迪)


LCD液晶模块

十二,喷粉

1. 粉液配制比例 积水粉:异丙醇=1(g):120(ml)

十三,贴合

1.精度0.05MM

十四,热压

1.冷压:0.09MPa/15秒

2.热压:0.09MPa/90MIN/180±5℃(设定)

3.热压20对
